Назначение
Шкаф управления предназначен для применения в составе шлагбаума автоматического, имеющего уравновешанную систему "стрела - противовес" со стрелой до 6 м, в составе которого используется мотор-редуктор с передаточным числом i=450 (крутящий момент на выходном валу редуктора не более 400 Н/м) с трёхфазным асинхронным электродвигателем номинальной мощностью от 0,18 до 0,4 кВт и два выключателя бесконтактных индуктивных для определения крайнего горизонтального/вертикального положения стрелы (проезд закрыт/открыт соответственно).
Принцип работы
Изделие обеспечивает управление трехфазным асинхронным электродвигателем, обеспечивая перемещение стрелы шлагбаума в вертикальной плоскости, панелью светодиодной двухсигнальной (светофором) напряжением 24/220 В и светозвуковой сигнализацией напряжением 24 В в соответствии с алгоритмом работы управляющей программы в зависимости от сигналов управления, поступающих от:
- поста кнопочного выносного с индикацией РДБЖ.425531.011 или РДБЖ.425531.012;
- поста кнопочного выносного РДБЖ.425531.013 или ПКЕ-222-2 У2;
- поста кнопочного выносного с индикацией по линии интерфейса RS-485 РДБЖ.425531.014;
- индуктивных бесконтактных выключателей;
- замыкаемых релейных выходов радиоприемника 24 В;
- размыкаемого релейного выхода датчиков из состава комплекта устройств безопасности проезда;
- ПАК «АТКПП».
- защиту электродвигателя привода от перегрузок по току;
- подключение нагревательного элемента, предназначенного для обогрева привода при его эксплуатации в зимний период времени при низких температурах окружающего воздуха;
- организацию зоны безопасности автотранспортного средства с возможностью выбора алгоритма работы и управления;
- автоматическое закрывание шлагбаума через установленный интервал времени после проезда автотранспортного средства через зону безопасности проезда;
- информирование о необходимости проведения технического обслуживания;
- интеграцию в СКУД (тип сигнала «сухой контакт»);
- интеграцию в ПАК «АТКПП».
Состав изделия

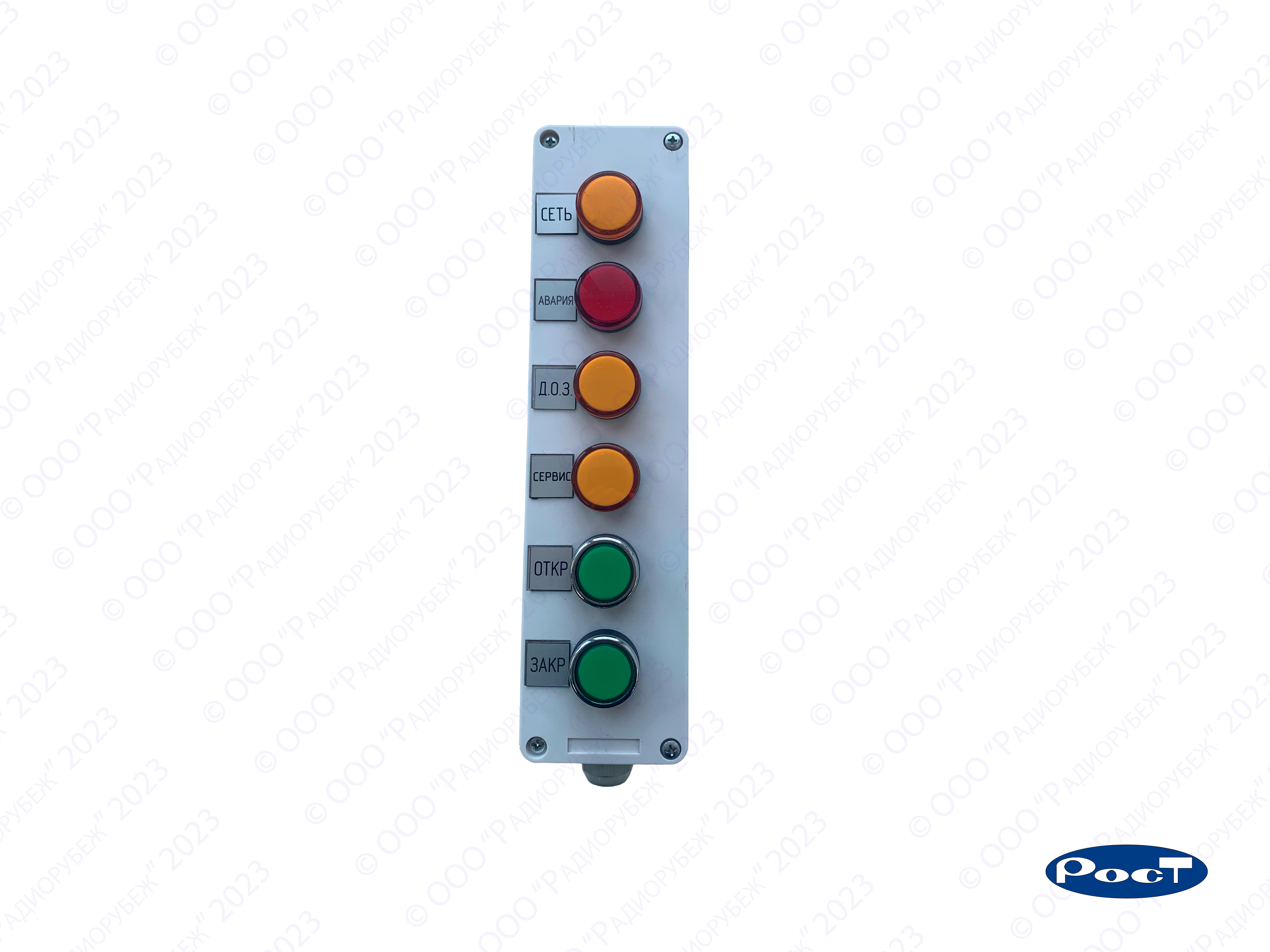

- Пост кнопочный выносной с индикацией РДБЖ.425531.011 - 1 шт.
- Выключатель бесконтактный индуктивный - 2 шт.
- Комплект монтажных частей - 1 компл.
- Комплект кабельных вводов - 1 компл.
Технические характеристики
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРОВ ПО ИСПОЛНЕНИЯМ | |
| Основное исполнение |
-01 |
|
| Напряжение |
220 В (+10 %; -15 %) частотой (50 ± 1) Гц |
220 В (+10 %; -15 %) частотой (50 ± 1) Гц |
| Потребляемая мощность | не более 0,1 кВт | не более 0,2 кВт |
| Выключатель автоматический (вводной) | 6 А | 6 А |
|
Температура эксплуатации |
от +1 до +50 | от -55 до +50 |
|
Климатическое исполнение по ГОСТ 15150-69 |
УХЛ4 | УХЛ1 |
|
Степень защиты изделия по ГОСТ 14254-2015 |
IP54 | IP65 |
|
Габаритные размеры ВxШxГ |
400x300x200 мм |
400x300x200 мм |
|
Масса |
не более 9 кг | не более 12 кг |
| Срок службы | 10 лет | 10 лет |
