Вибрационный извещатель ЛИАНА – это устройство для защиты периметра, которое эффективно фиксирует попытки преодоления или разрушения ограждений, а также подкопов. Работая на сетках типа ССЦП, сварных панелях и козырьках АКЛ, извещатель покрывает до 500 метров, разделяя охранный периметр на два фланга по 250 м. Благодаря высокой устойчивости к помехам от транспорта, погодных условий и случайных воздействий, извещатель обеспечивает точную и надежную защиту. Система поддерживает подключение через USB, RS-485, Bluetooth и Ethernet, что позволяет оператору дистанционно контролировать и оперативно реагировать на угрозы безопасности.
Введение: основные задачи вибрационного извещателя ЛИАНА
Вибрационный извещатель ЛИАНА — это устройство для охраны периметра, предназначенное для контроля и предотвращения попыток преодоления ограждений. Применяется на объектах, где требуется постоянное наблюдение за состоянием периметра, чтобы своевременно выявлять попытки перелаза или разрушения заграждений. Система активно используется на ограждениях различного типа: от сварных панелей до сеток ССЦП, обеспечивая высокую степень надежности.
Почему именно ЛИАНА? Если вам нужно устройство для охраны периметра, которое устойчиво к внешним воздействиям и помехам, вибрационный извещатель ЛИАНА станет оптимальным решением.
Извещатель эффективно справляется с задачей контроля заграждений благодаря чувствительным элементам и специальному блоку обработки сигналов, что позволяет минимизировать ложные срабатывания и повысить общую безопасность объекта. Таким образом, ЛИАНА становится важным элементом комплексной системы охраны периметра на объектах с различными уровнями угроз.
Технические характеристики вибрационного извещателя ЛИАНА
Параметр | Значение |
---|---|
Длина зоны обнаружения | до 500 м (два фланга по 250 м) |
Количество чувствительных элементов | 4 (по два на каждый фланг) |
Напряжение питания | 9...36 В |
Интерфейсы | Контакты реле, USB, RS-485, Bluetooth (под заказ) |
Диапазон рабочих температур | минус 55...+65 °С |
Габаритные размеры | 220х180х50 мм |
Вес | 1,4 кг |
Вибрационный извещатель ЛИАНА предназначен для защиты периметра и выявления попыток проникновения, повреждения ограждений и подкопов. Высокочувствительные сенсоры устройства эффективно регистрируют вибрации, возникающие при любой попытке преодолеть защитные рубежи.
- Чувствительные элементы: извещатель оснащен сенсорами, которые реагируют на вибрации, вызванные попытками преодоления препятствий, обеспечивая своевременное оповещение о потенциальной угрозе.
- Зона контроля: устройство охватывает до 500 метров периметра, разделенных на два фланга по 250 метров каждый.
- Помехоустойчивость: извещатель не реагирует на помехи, создаваемые людьми, транспортом и изменениями погоды, что исключает ложные тревоги.
- Интерфейсы подключения: для мониторинга и интеграции доступны USB, RS-485, Bluetooth и Ethernet, что обеспечивает удобство встраивания в существующие системы безопасности.
- Условия эксплуатации: извещатель работает стабильно при широком диапазоне температур и влажности, обеспечивая надежную защиту в любых погодных условиях.
Благодаря этим характеристикам ЛИАНА является эффективным решением для защиты стратегически важных объектов, предлагая надежный контроль и охрану периметра.
Вибрационный извещатель ЛИАНА применяется в качестве средства охранной сигнализации для обнаружения преодоления или разрушения нарушителем заграждения, выполненного из сварных панелей с диаметром прутка не менее 4 мм, металлической сетки типа ССЦП, а также козырька из АКЛ или из сетки ССЦП.
Допускается использование вибрационного средства обнаружения ЛИАНА для регистрации разрушений сплошных заграждений (железобетонных, металлических) и регистрации перелаза через эти заграждения, при условии их оборудования козырьком из сварных панелей, сетки ССЦП или АКЛ, на котором монтируется чувствительный элемент.
Принцип действия извещателя охранного вибрационного ЛИАНА основан на регистрации и анализе сигнала, возникающего в чувствительном элементе ЛИАНА-ЧЭ от механических колебаний заграждения при попытках его преодоления или разрушения (перелаза, перепиливания, перекуса полотна) нарушителем.
Средство обнаружения вибрационное ЛИАНА имеет два фланга. На каждом фланге, на заграждении закрепляется по два чувствительных элемента, которые подключаются к блоку обработки сигналов (БОС). Каждый чувствительный элемент настраивается отдельно с помощью программного обеспечения, что значительно повышает помехоустойчивость. В качестве чувствительного элемента используется специализированный кабель, обеспечивающий стабильность характеристик изделия, высокую обнаружительную способность и помехозащищенность.
Программное обеспечение, подключенное по интерфейсам RS-485, USB или Bluetooth и Ethernet (под заказ) позволяет вести визуальный мониторинг и контроль состояния извещателя, следить за его параметрами, производить настройку извещателя под условия конкретного охраняемого участка.
На извещатель ЛИАНА не влияет наличие близко растущих деревьев, движение вблизи охраняемого рубежа групп людей или крупного автотранспорта.
Извещатель является пассивным, так как в отличие от радиоволновых и других активных извещателей ничего не излучает.
Исполнение (под заказ):
А - арктическое, с расширенным диапазоном рабочей температуры от минус 60 до +65 °С;
В - взрывозащищённое исполнение (2Ex ic IIB T6 Gc), применяется совместно с чувствительным элементом ЛИАНА-ЧЭ-В;
Bluetooth - с возможностью настройки через интерфейс Bluetooth;
Ethernet - с возможностью настройки по локальной сети через интерфейс Ethernet.
Как работает извещатель ЛИАНА
Принцип работы ЛИАНА основан на регистрации механических колебаний, возникающих при попытках воздействия на ограждение. Чувствительные элементы извещателя фиксируют любые вибрации, передавая сигналы в блок обработки, где они анализируются. В процессе анализа сигналов система определяет, было ли воздействие случайным или это попытка проникновения на охраняемую территорию.
Особая конструкция чувствительного кабеля обеспечивает высокую точность обнаружения. Этот чувствительный кабель монтируется на заграждении, улавливая колебания, вызванные механическим воздействием. Благодаря высокой чувствительности устройства, оно способно распознать движение и не реагировать на незначительные колебания, такие как ветер или мелкие животные, что существенно снижает количество ложных срабатываний.
- Фиксация вибраций чувствительным элементом.
- Передача сигнала на блок обработки.
- Анализ поступившего сигнала с определением порога чувствительности.
Получите проектное решение для защиты вашего объекта с Вибрационным извещателем ЛИАНА
Телефон: 8 (800) 333 26 91
Email: info@prokupol.ru
Чувствительные элементы ЛИАНА и их использование
Чувствительный элемент ЛИАНА ЧЭ — это ключевой компонент системы, фиксирующий механические колебания и вибрации, возникающие при попытках проникновения. Благодаря высокоточным характеристикам, он позволяет минимизировать ложные срабатывания и фокусируется исключительно на реальных угрозах. Чувствительный элемент устанавливается на различных типах заграждений, включая сварные панели и сетки ССЦП, что делает его универсальным для применения на различных объектах.
- Устойчивость к погодным воздействиям и механическим повреждениям.
- Гибкость установки на панелях и сетках для оптимального контроля.
Монтаж чувствительного элемента требует минимальных усилий благодаря его способности адаптироваться к специфике ограждений, обеспечивая надежную защиту. В процессе анализа сигналов система обрабатывает вибрации, передаваемые чувствительным элементом, что позволяет быстро выявить попытки проникновения.

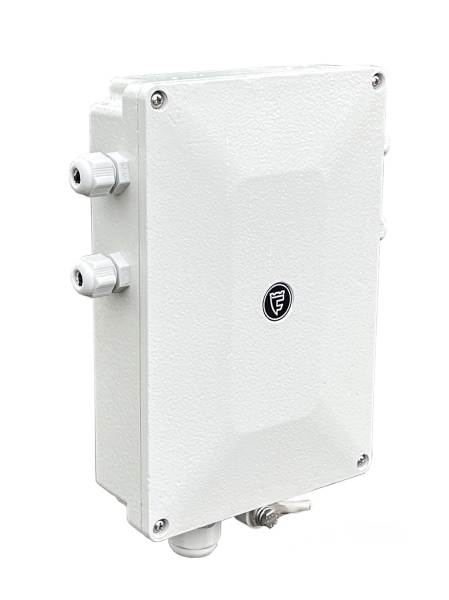

Блок обработки сигналов и его функциональные возможности
Вибрационный извещатель ЛИАНА оснащен блоком обработки сигналов, который служит для анализа всех данных, поступающих от чувствительных элементов. Этот блок обрабатывает сигналы от вибрационного датчика, выявляя значимые колебания, и позволяет отличить реальные угрозы от ложных тревог. Система автоматически регулирует чувствительность, предотвращая срабатывание при незначительных воздействиях, таких как погодные колебания или перемещение мелких животных.
Устройство демонстрирует высокую устойчивость к помехам, включая защиту от электромагнитного излучения и посторонних механических вибраций. Встроенная фильтрация сигналов позволяет исключить реакции на звуковые волны, создаваемые движением транспорта вблизи охраняемого объекта, что делает систему удобной для объектов, расположенных в сложных условиях.
Эффективность блока обработки сигналов достигается за счет уникальной настройки под конкретные параметры объекта, что позволяет гибко адаптировать извещатель к разным типам ограждений и условиям эксплуатации. ЛИАНА подходит для работы в условиях высокой влажности и пылевой нагрузки, что делает его незаменимым для комплексной защиты периметра.
Интерфейсы и удаленное управление
Вибрационный извещатель ЛИАНА поддерживает различные интерфейсы, включая RS-485 и USB, которые позволяют подключать его к централизованной системе мониторинга. Эти интерфейсы обеспечивают стабильную передачу данных и позволяют удаленно управлять устройством. RS-485 особенно эффективен на больших расстояниях, тогда как USB обеспечивает простоту подключения на более коротких участках.
Для еще большего удобства и расширения функционала ЛИАНА оснащена специализированным программным обеспечением. Это ПО позволяет настраивать извещатель, контролировать его состояние и параметры. Дистанционное управление через программное обеспечение обеспечивает пользователю постоянное дистанционное наблюдение за периметром и возможность своевременной настройки под текущие требования безопасности.
Благодаря поддержке удаленного управления, система позволяет перенос данных в режиме реального времени, что особенно полезно для крупных объектов, где требуется постоянный контроль на разных участках. ЛИАНА легко интегрируется с существующими охранными системами, расширяя их функциональность и предоставляя новые возможности для комплексной защиты периметра.
Запросите техническую консультацию по вибрационному извещателю ЛИАНА от наших специалистов
Телефон: 8 (800) 333 26 91
Email: info@prokupol.ru
Защита от внешних воздействий и стабильность
Вибрационный извещатель ЛИАНА разработан для работы в различных погодных условиях и демонстрирует высокую устойчивость к погодным условиям. Устройство сохраняет свои характеристики при температурных колебаниях от -50 до +50 градусов, что делает его подходящим для использования на открытых объектах в любых климатических зонах. Извещатель продолжает работать при высокой влажности, под воздействием осадков и даже в условиях снега и инея, что позволяет обеспечивать периметровую охрану без перерывов.
Защита устройства дополнена антидождевым покрытием и пылезащитой, что предотвращает проникновение влаги и пыли внутрь чувствительных компонентов. Это покрытие позволяет извещателю противостоять интенсивным дождям, сохраняя точность и стабильность сигнала, что особенно важно для участков, подверженных частым осадкам.
Благодаря встроенной помехозащищенности извещателя и использованию экранированных кабелей, ЛИАНА остается нечувствительным к воздействиям, вызываемым электромагнитными полями. Это гарантирует стабильную работу системы даже в условиях высокой радиочастотной нагрузки, что актуально для городских зон или объектов с активной работой радиооборудования.
Также устройство выдерживает ветровые нагрузки до 20 м/с и способно противостоять механическим воздействиям, таким как снегопады, падение веток и другие помехи. Такая теплостойкость извещателя и устойчивость к внешним факторам делает его незаменимым решением для охраны объектов, находящихся в сложных природных условиях.
Устойчивость к ложным срабатываниям
Извещатель ЛИАНА имеет высокую защиту от ложных тревог, что делает его надежным инструментом для периметровой охраны. Система разработана с учетом возможных помех, включая движение транспорта, животных и погодные условия. Это позволяет избежать срабатываний на незначительные вибрации, сохраняя эффективность даже при высокой чувствительности к реальным угрозам.
Как извещатель ЛИАНА помогает избежать ложных тревог? Благодаря адаптивной системе помехозащиты при движении транспорта и фильтрации сигналов, ложные тревоги сведены к минимуму, обеспечивая более точный контроль за периметром.
Система дополнительно обеспечивает оповещение охранных постов только в случае реальных угроз, что сокращает нагрузку на персонал и уменьшает количество ненужных проверок. ЛИАНА также обладает высокой помехозащищенностью, что позволяет работать в условиях интенсивных вибраций и электромагнитного излучения, без риска ложных сигналов.

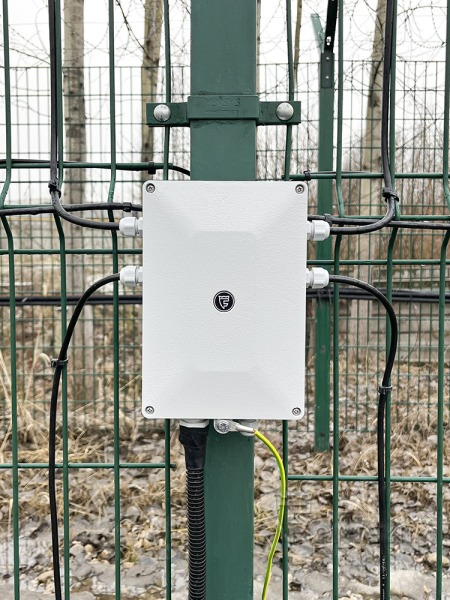

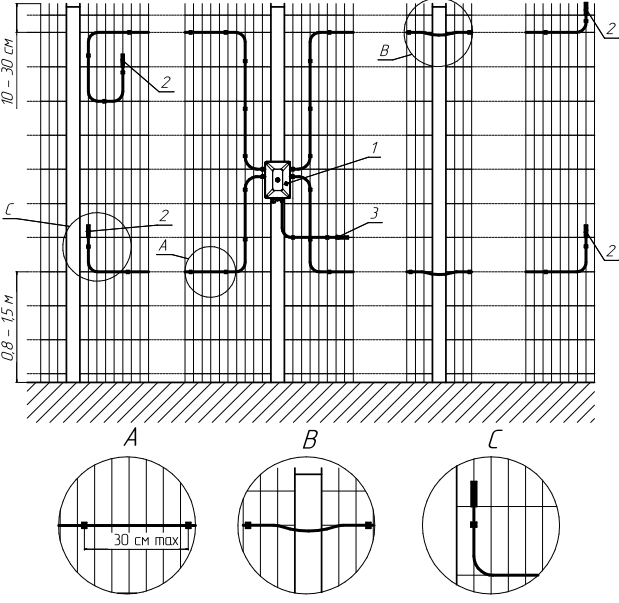

Монтаж на сетках и панелях
Для оптимальной работы вибрационного извещателя ЛИАНА предусмотрена установка чувствительных элементов на различных типах заграждений, таких как сетка ССЦП и сварные панели. Установка чувствительных элементов на ограждениях позволяет извещателю фиксировать любые попытки воздействия, включая попытки перелаза, подкопа или разрушения заграждения.
- Монтаж чувствительных элементов на сварные панели и сетки для контроля периметра.
- Обеспечение стабильной работы в условиях высоких механических нагрузок.
Для каждого типа заграждения используется уникальная конфигурация, чтобы обеспечить максимальную чувствительность. Чувствительный элемент на ограждениях позволяет извещателю ЛИАНА адаптироваться к различным условиям эксплуатации, сохраняя свою эффективность при охране периметра.
Функциональность при температурных колебаниях
Извещатель ЛИАНА адаптирован для эксплуатации в широком диапазоне рабочих температур, что позволяет ему функционировать от -50 до +50 градусов. Это делает устройство подходящим для объектов, находящихся как в условиях крайнего севера, так и в зонах с интенсивной жарой. Вне зависимости от климата, система сохраняет точность обнаружения, обеспечивая надежную охрану периметра.
Воздействие погодных условий, таких как высокая влажность, снегопады или обледенение, не оказывает негативного влияния на работу извещателя. Устойчивость к таким условиям была достигнута благодаря специальному конструктивному решению, которое защищает компоненты устройства. Это гарантирует охрану объектов без перерывов, даже при значительных температурных колебаниях.
Система также использует прочное кабельное подключение, что предотвращает повреждения и обеспечивает стабильную передачу данных в условиях температурных перепадов. ЛИАНА сохраняет свои рабочие параметры и стабильность соединения, что делает её эффективной в охране объектов на открытых пространствах.
Заключение: выгоды для охраны периметра объектов
Использование системы охраны периметра ЛИАНА предоставляет множество преимуществ для защиты различных объектов. Благодаря высокой точности и надежности, ЛИАНА способна эффективно выявлять и реагировать на попытки несанкционированного проникновения, что делает её универсальным решением для промышленных объектов, складов и территорий с высокой степенью безопасности.
Установленный вибрационный извещатель для защиты помогает обеспечить контроль периметра и своевременное обнаружение попыток перелаза, подкопа или разрушения ограждений. Даже в сложных погодных условиях извещатель сохраняет стабильность работы, гарантируя бесперебойную охрану объектов. Система подходит для применения на разных типах ограждений, что делает её гибкой и удобной для эксплуатации.
Представьте себе, что ваша территория под полным контролем и каждый метр периметра находится под постоянным мониторингом. Это позволяет снизить риск проникновения и улучшить защиту объекта, минимизируя нагрузку на персонал охраны. ЛИАНА предлагает оптимальное сочетание безопасности и технологичности, соответствуя требованиям современных охранных систем.
